Příslušenství – montážní rámy, měřiče tlaku

↓

/ Nabídka produktů

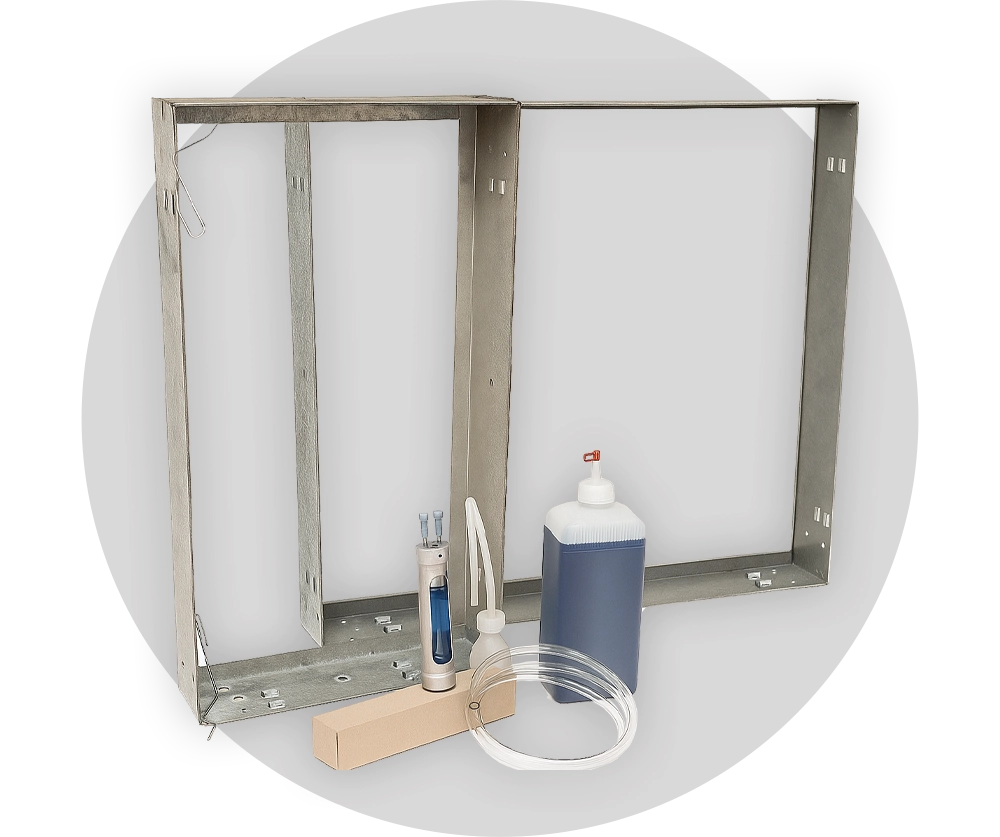

Montážní rámy „TFR“ pro uchycení filtrů

Popis rámů

Montážní rámy TFR jsou vyrobeny z pozinkovaného plechu. Jsou opatřeny pryžovým těsněním na dosedací ploše pro filtr a čtyřmi sponami pro uchycení a dotlačení filtru.

Rozměry rámů

Rozměry montážních rámů se odvíjí od tzv. normalizované rozměrové řady vzduchových filtrů.

Použití rámů

Montážní rámy slouží k velmi jednoduchému a rychlému uchycení vzduchových filtrů. Do těchto rámů se mohou fixovat filtry kapsové i kazetové. V případě potřeby je možné z těchto rámů sestavovat tzv. filtrační stěny sešroubováním jednotlivých rámů. Při vhodném postupu lze z montážních rámů sestavit libovolně velkou filtrační stěnu.

Základní rozměry

Typ rámu	Rozměry rámu (mm)
TFR 66	610 x 610 x 75 (pro fiItr 592×592)
TFR 56	508 x 610 x 75 (pro fiItr 490×592)
TFR 46	420 x 610 x 75 (pro fiItr 402×592)
TFR 36	305 x 610 x 75 (pro fiItr 287×592)
TFR 39	305 x 915 x 75 (pro fiItr 287×897)

Je možné vyrobit i jiný atypický rozměr rámu, ale tento případ je zapotřebí před objednáním konzultovat.
