Kapsový filtr na hrubý prach - G4 (EU4)

Rozměry filtrů
Typ 66 56 46 36 33 39 69 65 64 63 93 96
Čelní rozměr 592x592 490x592 402x592 287x592 287x287 287x897 592x897 592x490 592x402 592x287 897x287 897x592
Počet kapes 6 5 4 3 3 3 6 6 6 6 9 9
Aktivní filtrační plocha [m2]:
A 0,88 0,74 0,59 0,44 0,21 0,67 1,34 0,73 0,60 0,43 0,64 1,33
B 2,55 2,13 1,70 1,27 0,61 1,93 3,87 2,11 1,73 1,23 1,85 3,83
C 3,76 3,13 2,51 1,88 0,91 2,84 5,68 3,11 2,55 1,82 2,73 5,64
D 4,51 3,75 3,00 2,25 1,09 3,41 6,83 3,73 3,06 2,18 3,28 6,76
Teplotní stálost: max. 80 °C, 100 °C - omezeně
Ohnivzdornost: dle DIN 53438

Atypické rozměry filtru je možné vyrobit po dohodě (viz příklad "Objednání filtrů atypických rozměrů").




EN 779: 1996, Test vyduchového filtru
Test č. 991272 Datum testu: 3.12.1999 Inspektor: RHo
Test požadovaný od:   KLIMAIR, spol. s r.o.
Výrobek obdržený od:   KLIMAIR, spol. s r.o.


Testovaný filtr
Typ VFB 35-66 Výrobce: Klimair, spol. s r.o. Přijato v laboratoři: 26.2.1997
Typ média Účinnná filtrační plocha čelní rozměr filtru Hloubka Další informace
syntetické 2,5 m2 592x592 mm 360 mm 6 kapes


Testovací podmínky
Objem vzduchu Teplota Vlhkost Množství prachu
0,944 m3/s 19-23 °C 24-29% 70 mg/m3

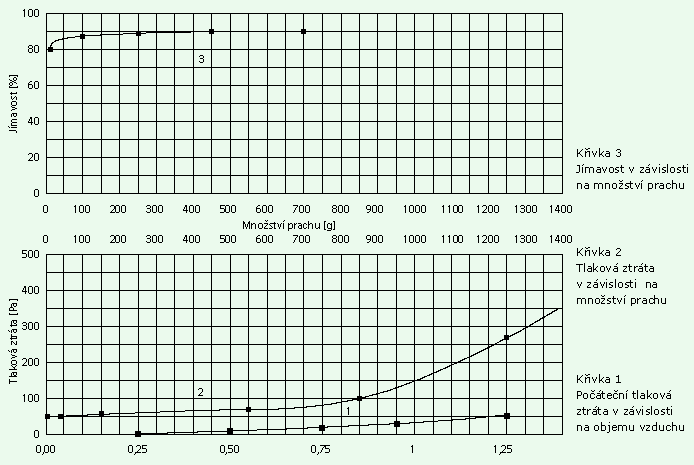

Výsledky testu
Počáteční tlaková ztráza Počáteční jímavost Počáteční účinnost Kapacita pojmutého prachu
55 Pa 78% - 1243 g
Konečná tlaková ztráza Průměrná jímavost Průměrná účinnost Třída filtrace (250 Pa)
250 Pa 91% - G4
